Compatibiliteit
De P&ID Connector is compatibel met de volgende AutoCAD-, AutoCAD Plant 3D- en Revit-versies:
AutoCAD
2021, 2022, 2023, 2024, 2025, 2026, 2027
AutoCAD Plant 3D
2021, 2022, 2023, 2024, 2025, 2026, 2027
Revit
2022, 2023, 2024, 2025, 2026
P&ID Connector-workflow
1. Export uit AutoCAD / Plant 3D
Open uw P&ID-schema in AutoCAD of Plant 3D.
Gebruik de P&ID Connector Exporter-plug-in om een JSON-bestand van het schema te maken.
Details per platform:
AutoCAD Exporter
De plug-in exporteert BlockReferences.
De geëxporteerde parameters zijn de blokattributen van deze blokken.
Plant 3D Exporter
De plug-in exporteert leidingen en hun toegewezen installatiecomponenten.
De parameters die worden geëxporteerd, komen uit de interne P&ID-elementeigenschappen van Plant 3D.
Bij gebruik van Plant 3D worden de elementen bovendien per leiding gegroepeerd (bijv. Leiding 10: Klep A, Sensor B, Pijp C).

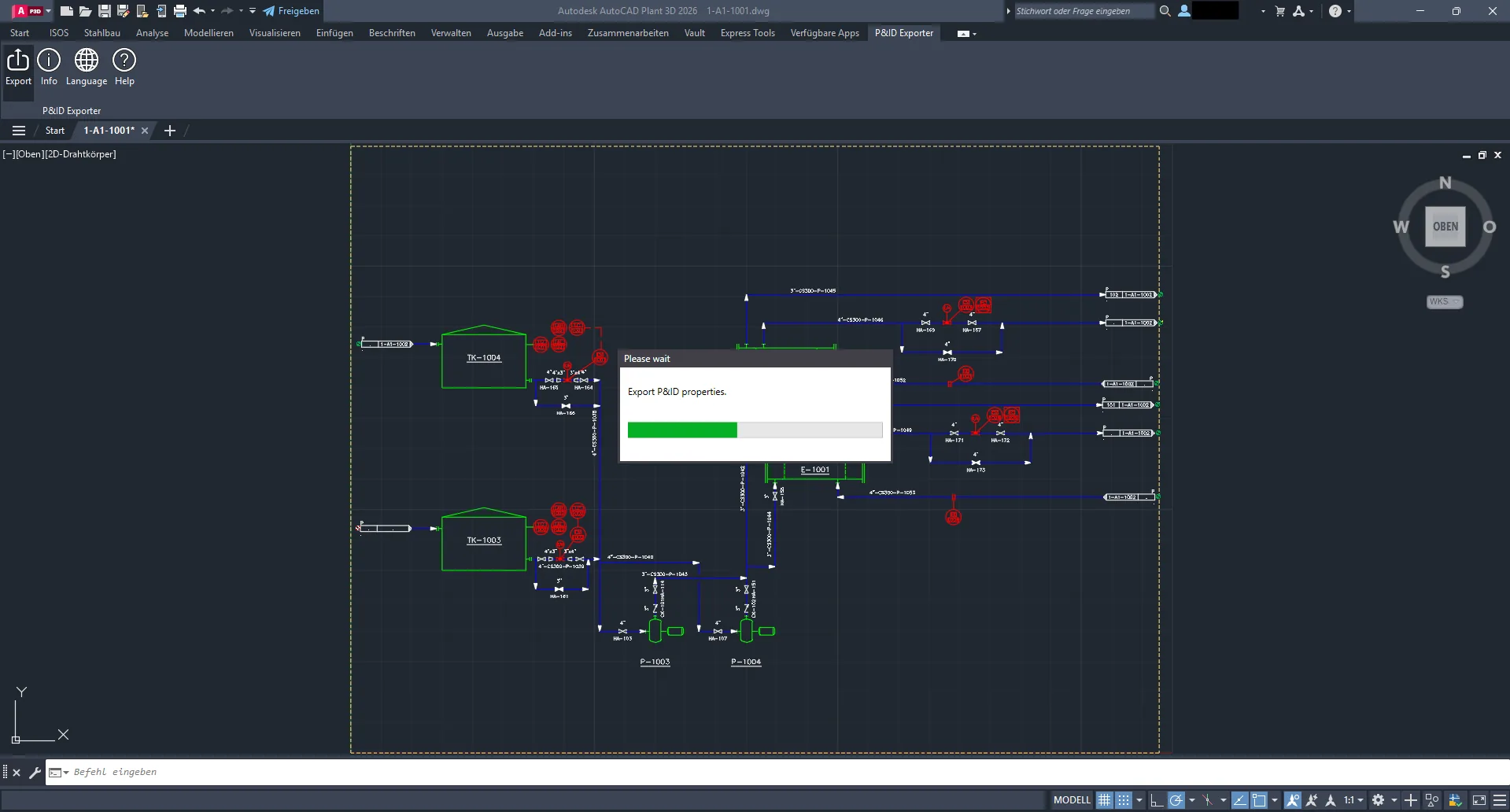

JSON-export uit AutoCAD
2. Import in Revit
Open uw Revit-project.
Start de P&ID Connector Importer-plug-in.
Importeer het geëxporteerde JSON-bestand.
De plug-in toont alle P&ID-elementen in het viewer-dialoogvenster.

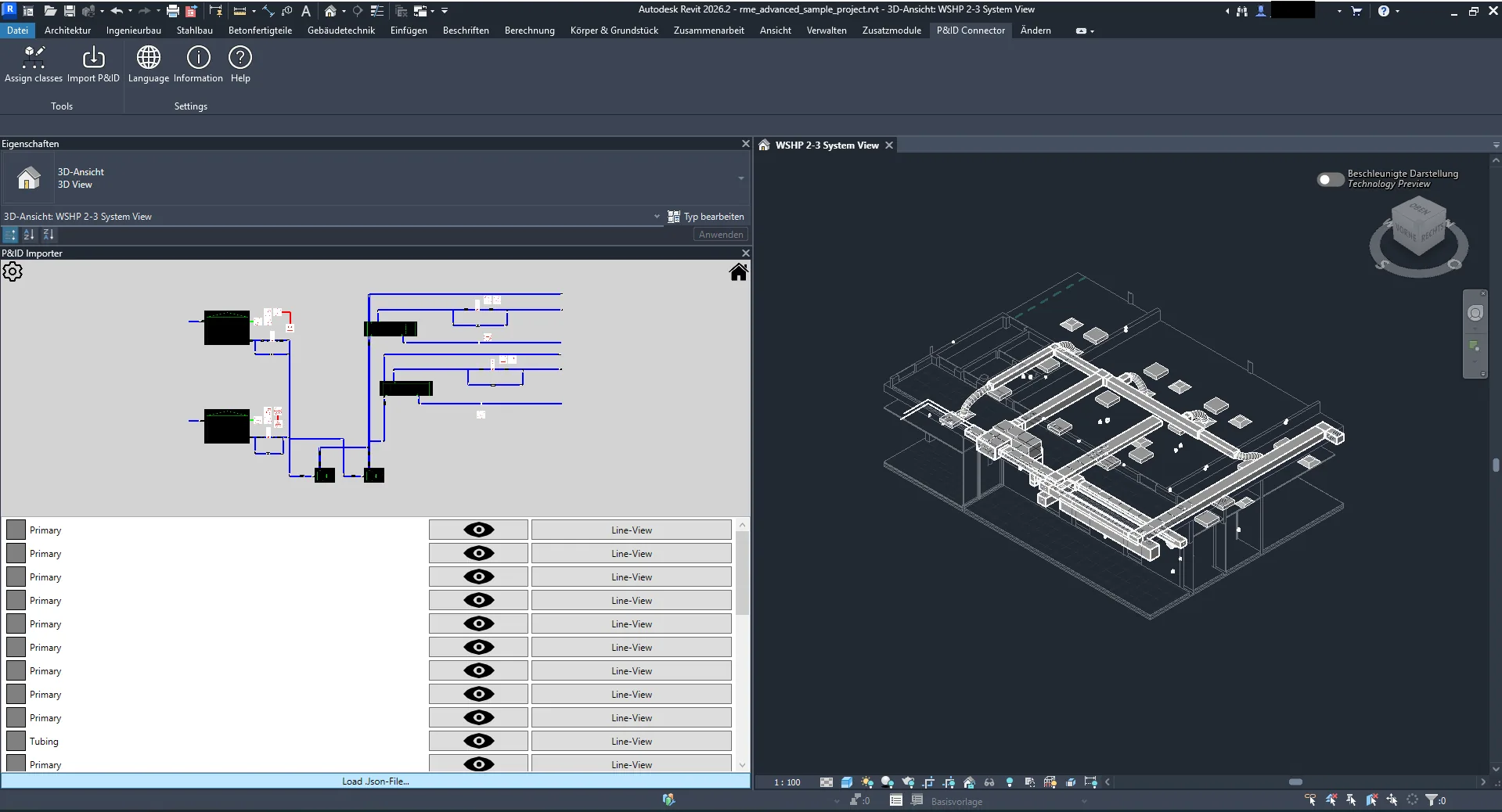

JSON-import volledig geladen
3. Koppeling van P&ID- aan Revit-elementen
In de viewer:
Selecteer een P&ID-element.
Klik daarna op het bijbehorende Revit-element om de koppeling uit te voeren.
Selecteer welke P&ID-parameters geïmporteerd moeten worden.
Selecteer vervolgens aan welke Revit-parameters deze P&ID-parameters toegewezen moeten worden.
De eigenschappen worden overgezet en een groene markering geeft de succesvolle verbinding aan.

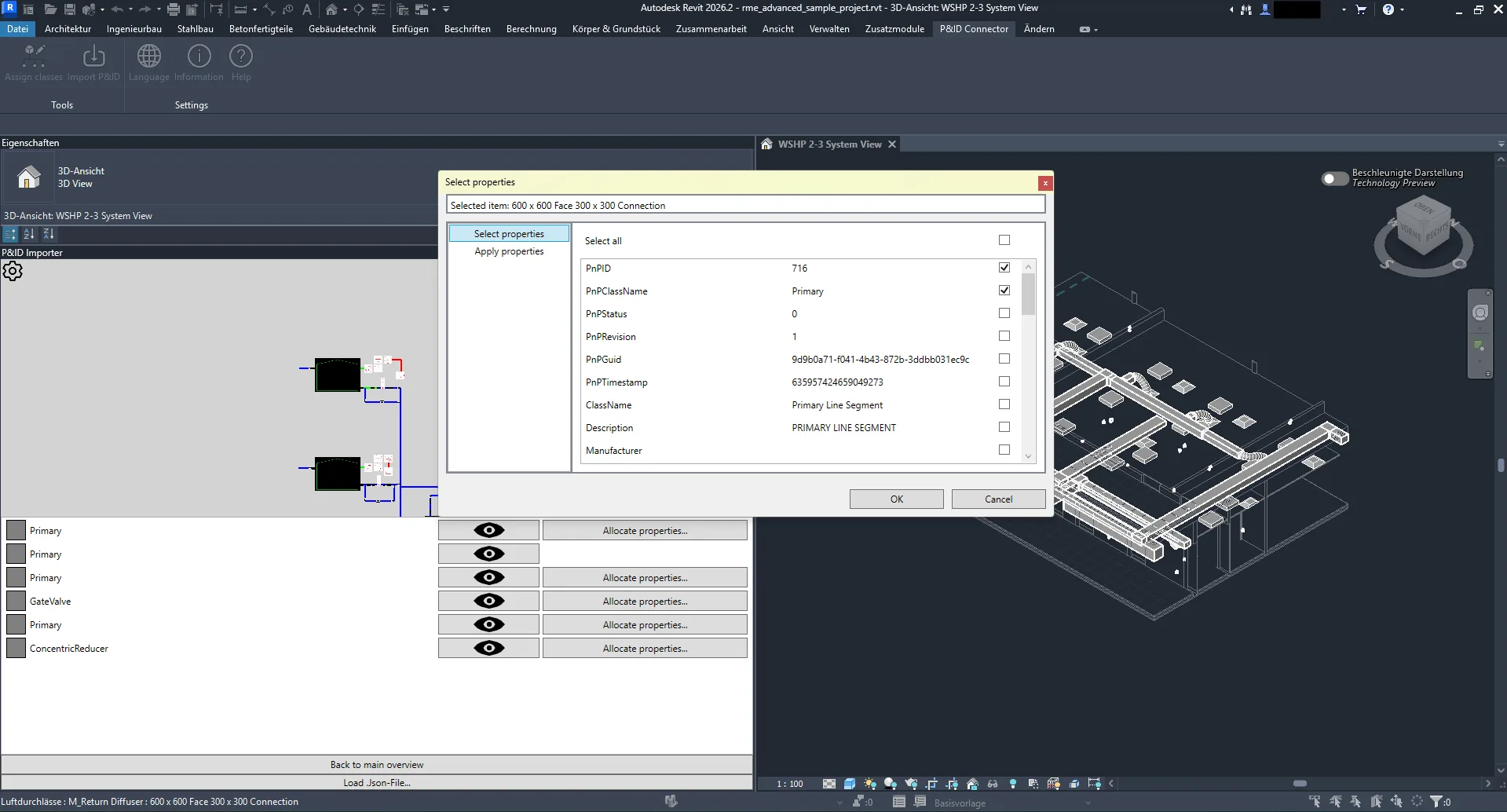

P&ID-eigenschappen selecteren

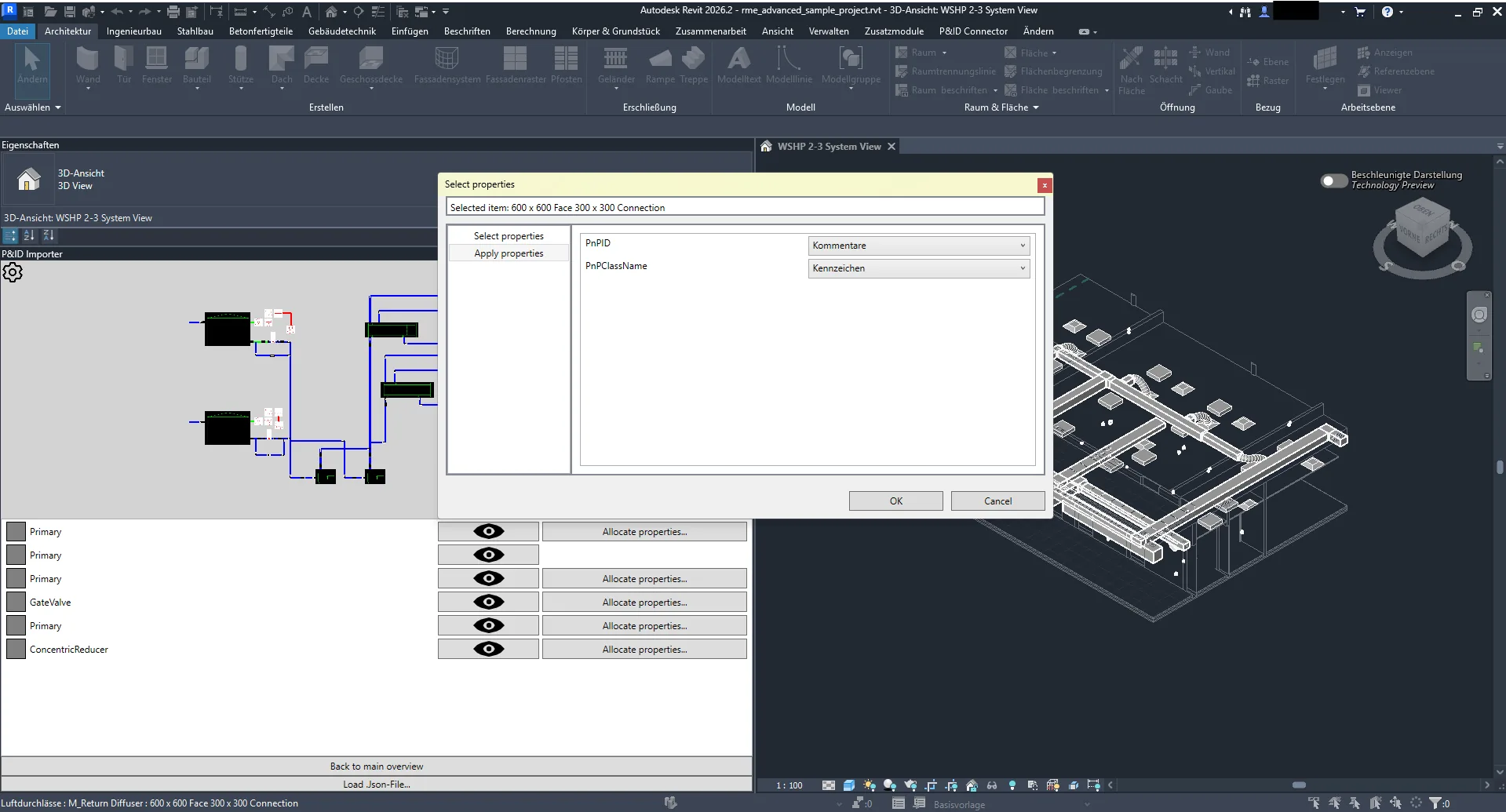

P&ID-eigenschappen toewijzen
4. Snelle koppeling via klassetoewijzing
Om de koppeling te versnellen:
Gebruik de functie “Klassen-mapping”.
Bepaal welke P&ID-klasse met welke Revit-familie of -type is gekoppeld.
Definieer vooraf welke P&ID-eigenschappen aan welke Revit-parameters toegewezen moeten worden.
Hierdoor kan de koppeling voor passende elementen met één klik plaatsvinden.

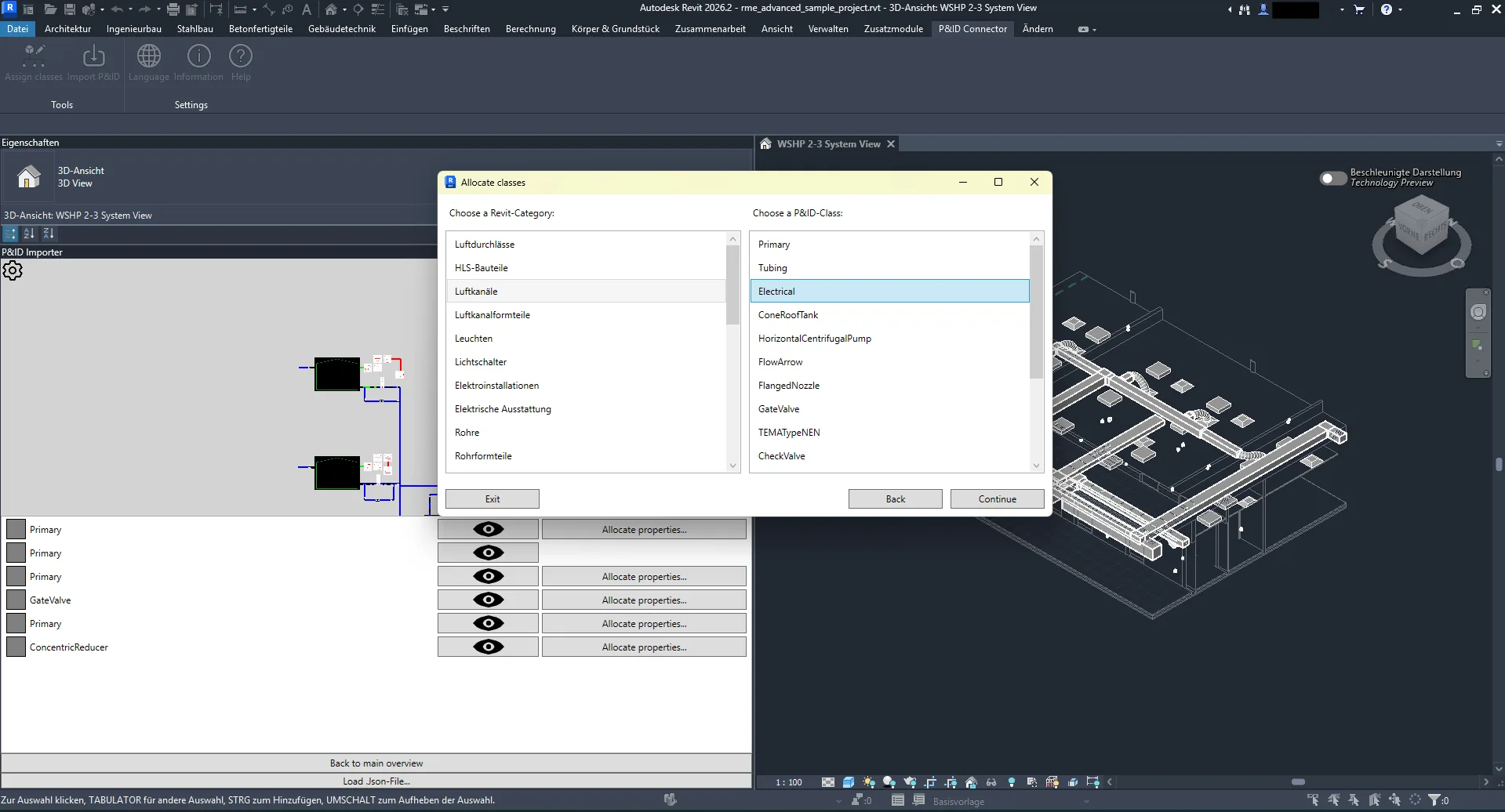

Klassetoewijzing

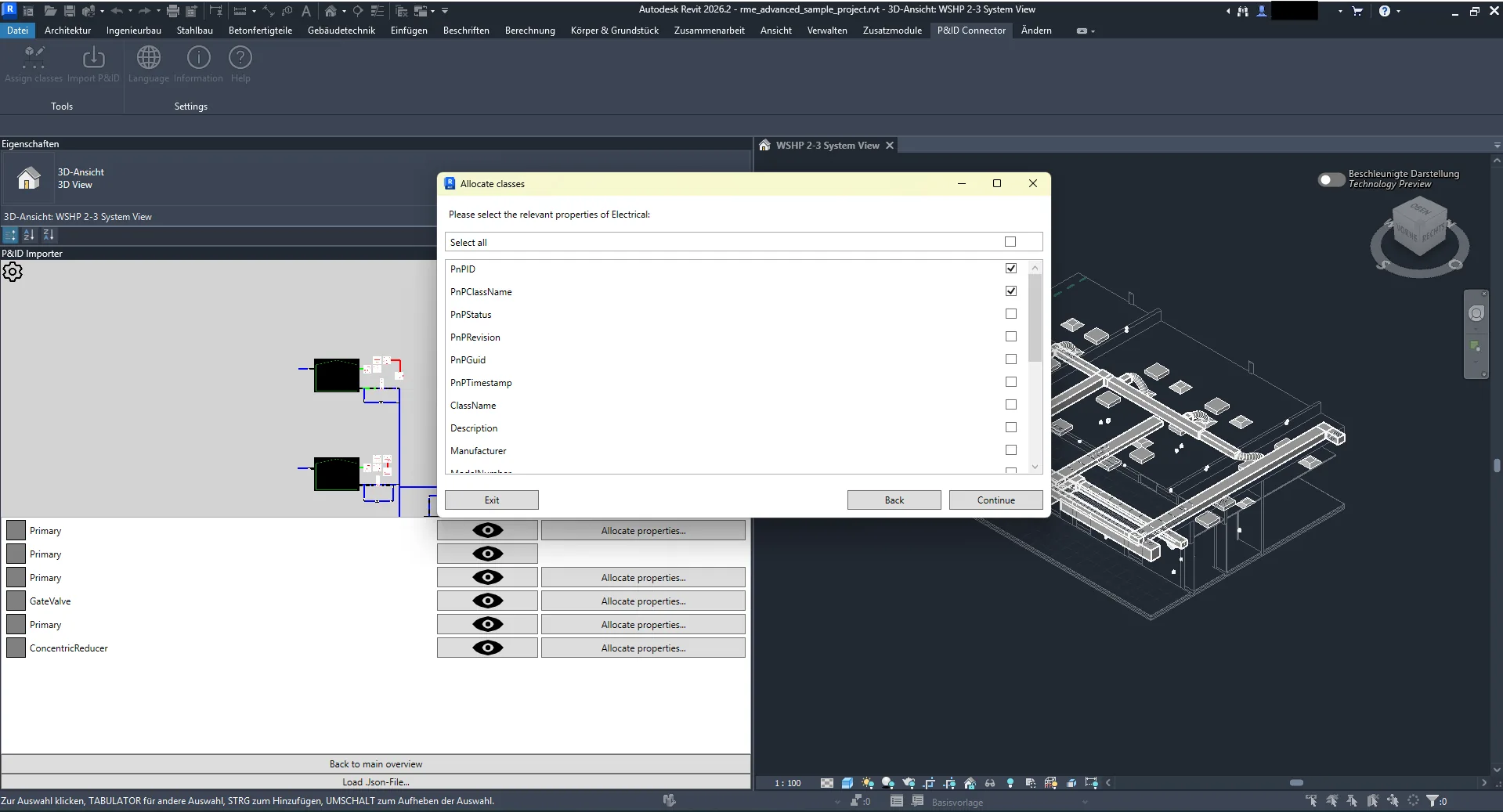

P&ID-eigenschappen selecteren

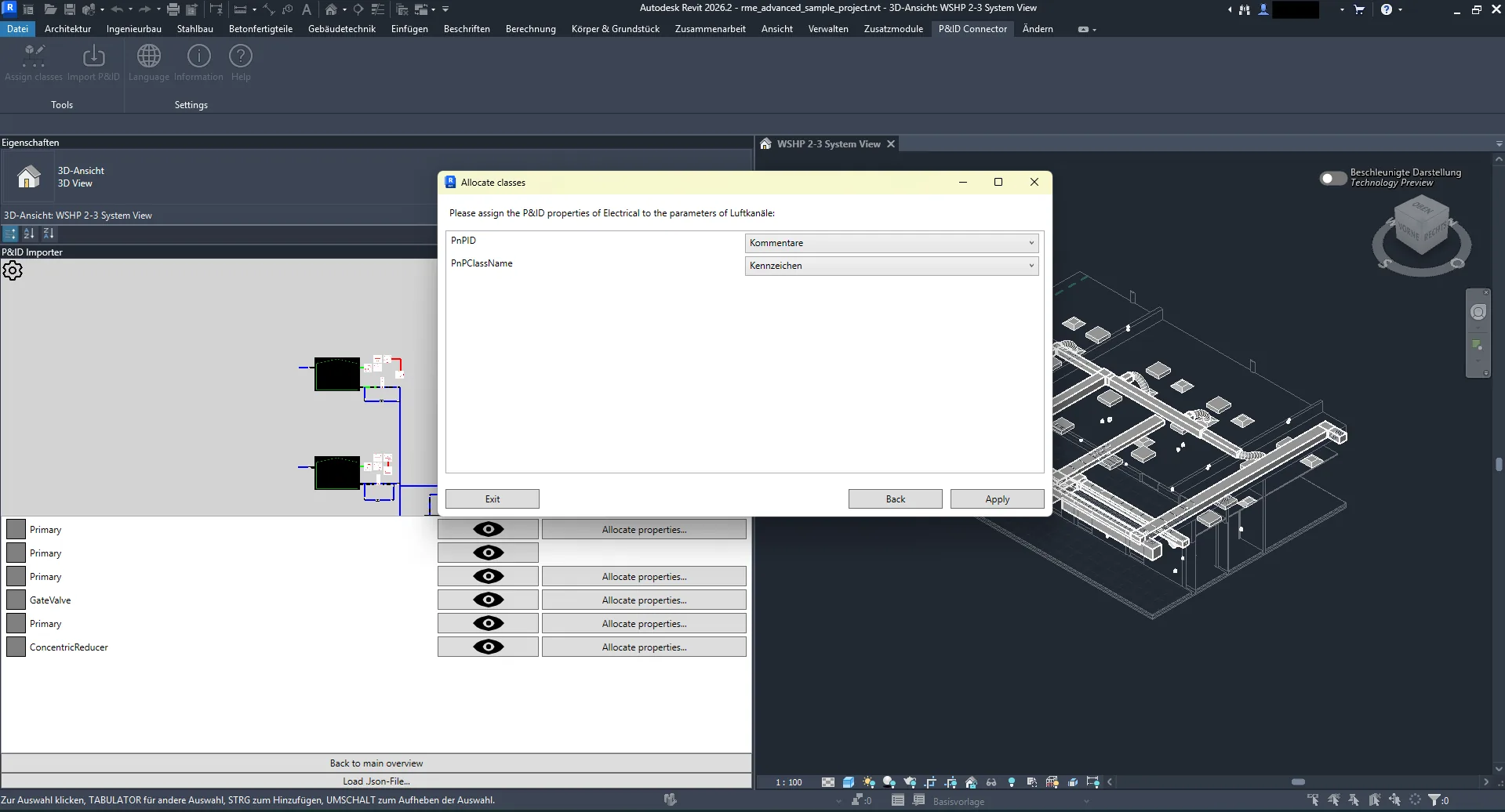

P&ID-eigenschappen toewijzen

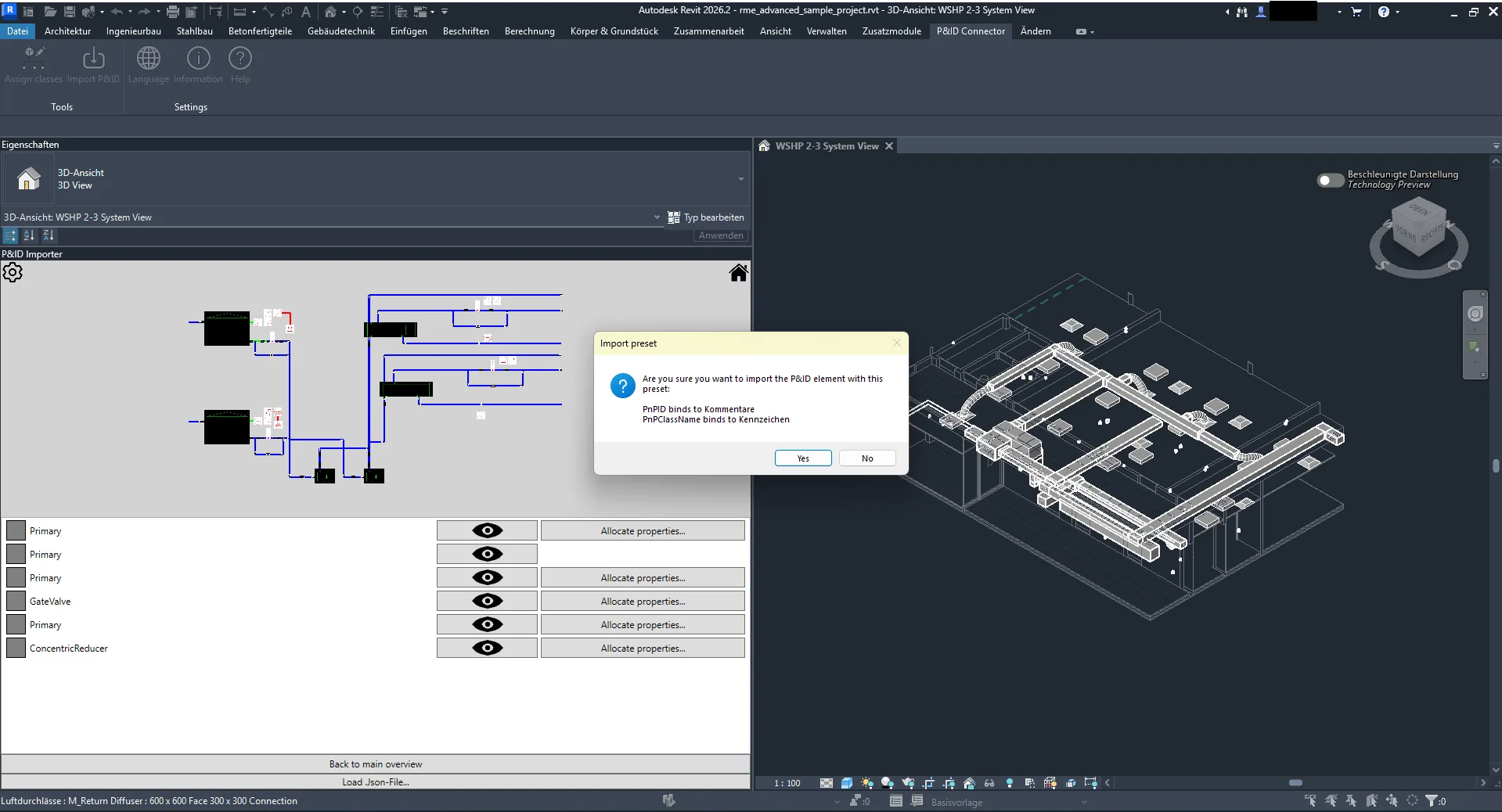

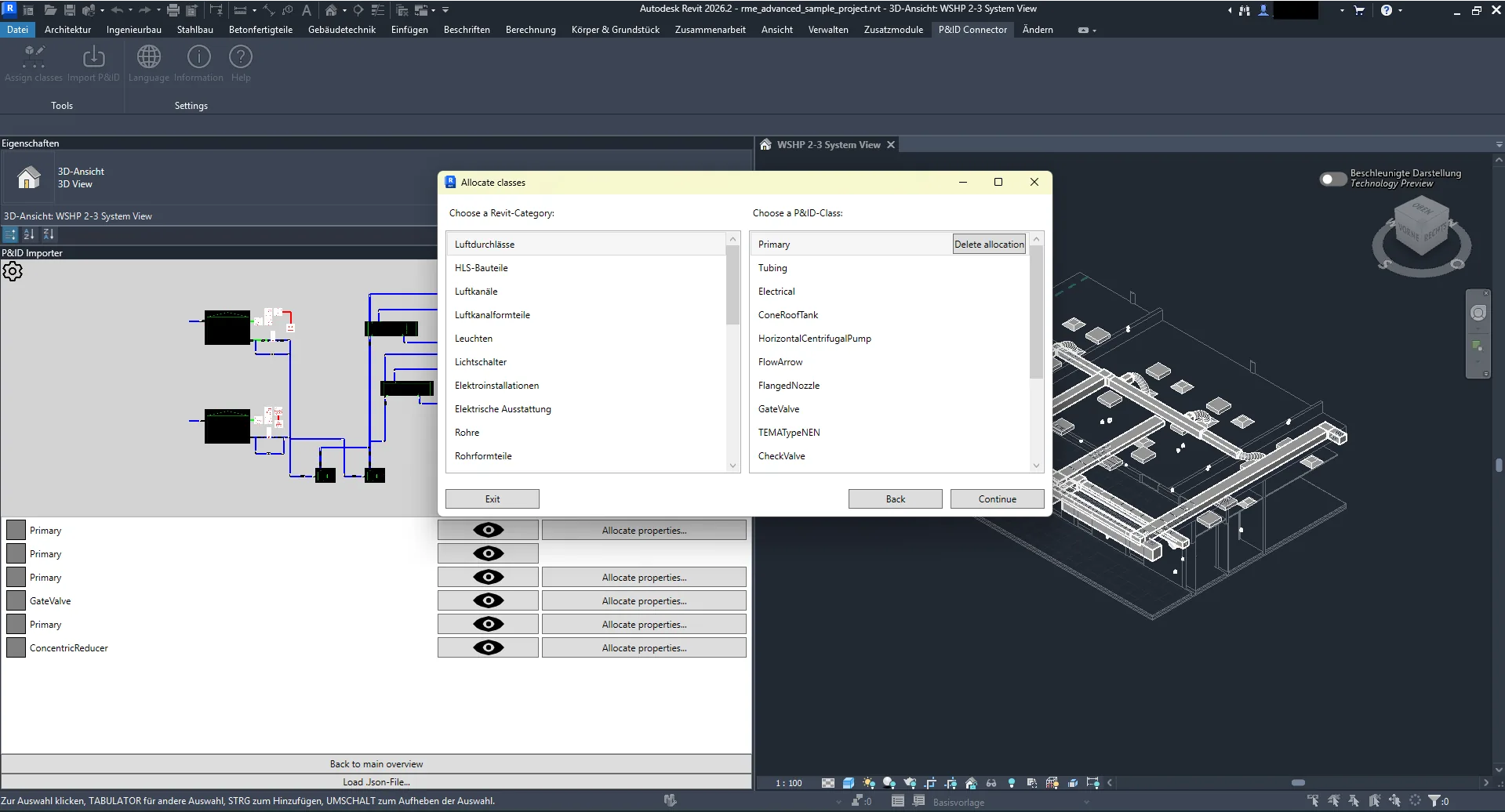

Klasse toegewezen
5. Herhaalde import en wijzigingstracking
Als het P&ID-diagram is aangepast:
Exporteer een bijgewerkt JSON-bestand.
Importeer het opnieuw in Revit.
De plug-in herkent automatisch:
Nieuwe elementen → worden aan de elementenlijst toegevoegd en staan klaar voor toekomstige koppeling.
Verwijderde elementen → hun bestaande koppelingen worden verwijderd.
Gewijzigde elementen → worden gemarkeerd met een afwijkingsindicator, zodat u de wijzigingen kunt controleren.
Resultaat
Een gesynchroniseerd en actueel Revit-model dat de nieuwste P&ID-gegevens uit AutoCAD of Plant 3D weerspiegelt – inclusief het volgen van nieuwe, gewijzigde en verwijderde elementen.
Export van P&ID-eigenschappen tussen AutoCAD, Plant3D en Revit
In deze workflow gaat het erom elementeigenschappen van leiding- en instrumentatieschema’s uit AutoCAD en Plant3D te exporteren.
In Revit importeert u het gegenereerde JSON-bestand dat ofwel door AutoCAD of Plant3D is geëxporteerd. Vervolgens koppelt u de geëxporteerde P&ID-eigenschappen aan een Revit-object. Bij het koppelen worden de geëxporteerde eigenschappen als parameters in het geselecteerde Revit-object geschreven.

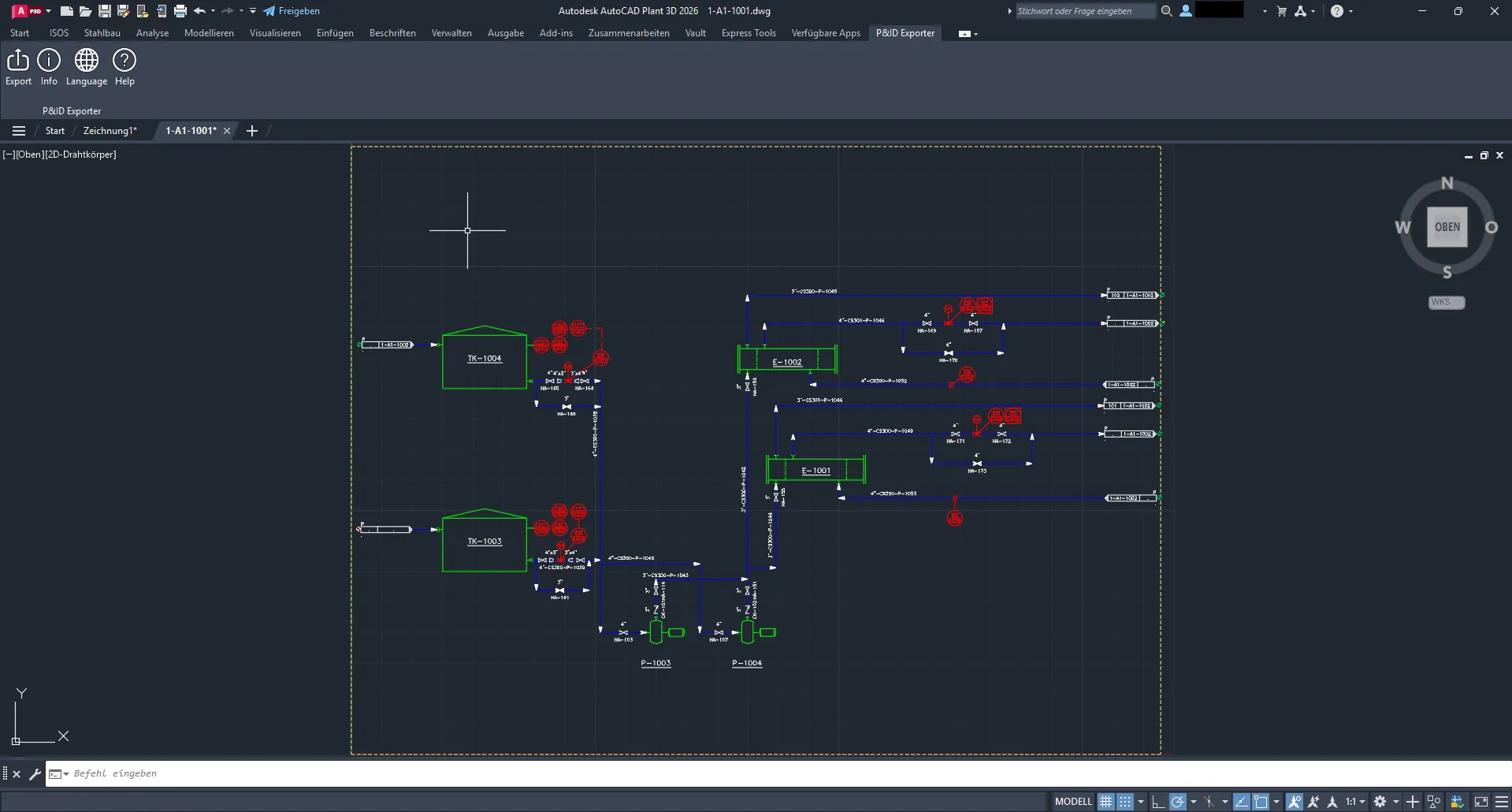

Plant3D-hoofdweergave met ribbon

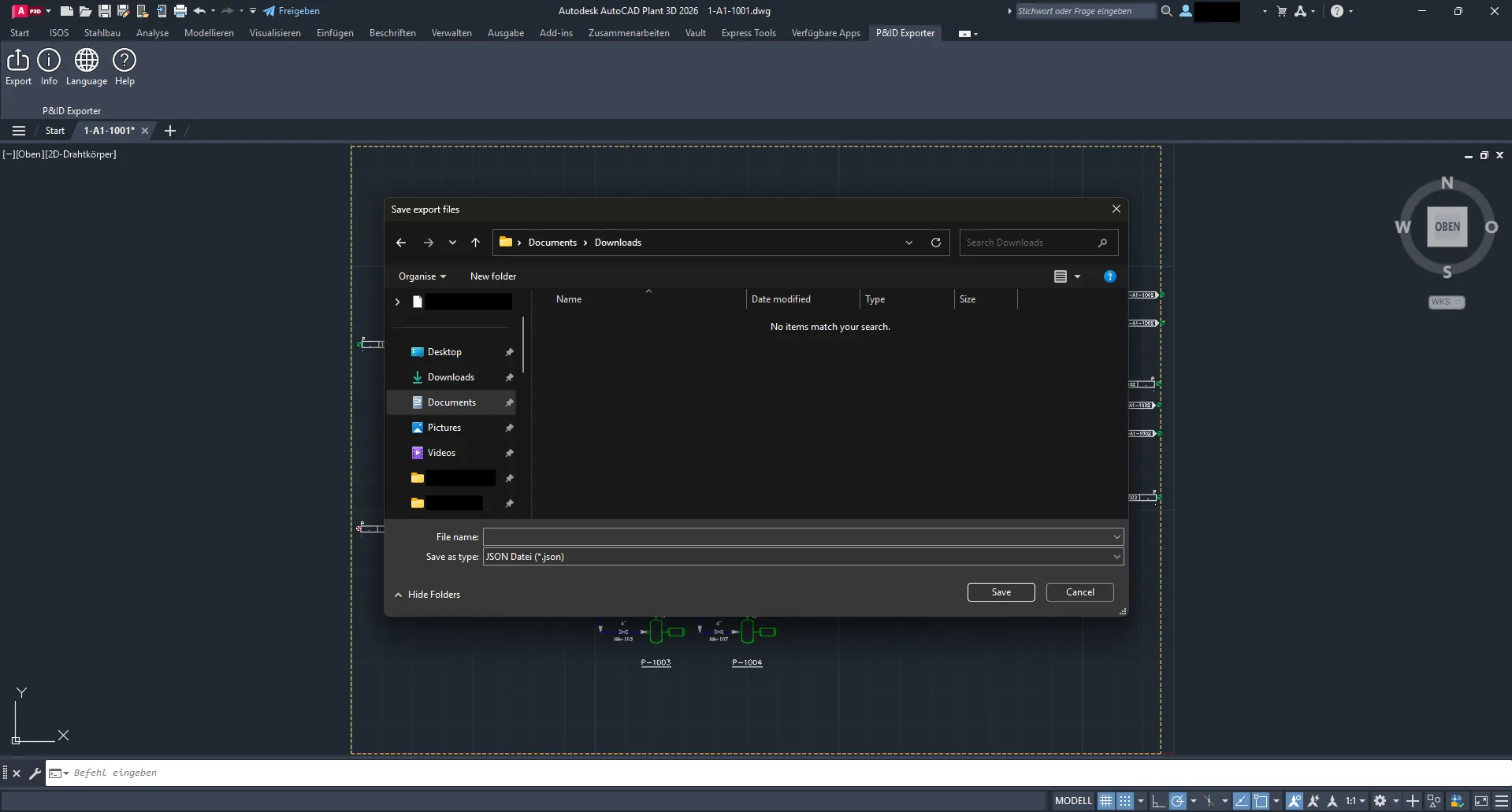

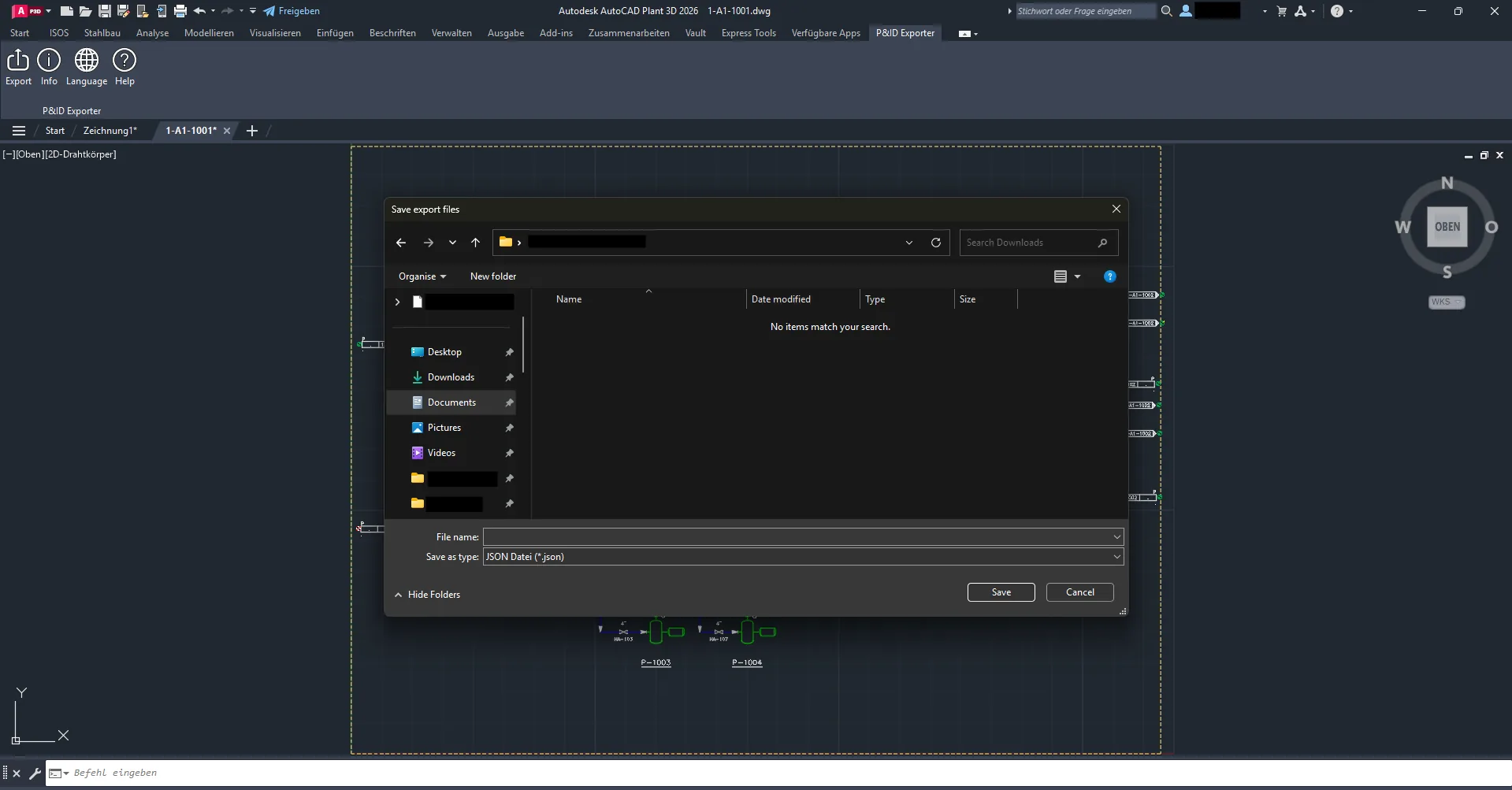

Plant3D-exportdialoog
Revit JSON geladen
P&ID-eigenschappen toewijzen in Revit

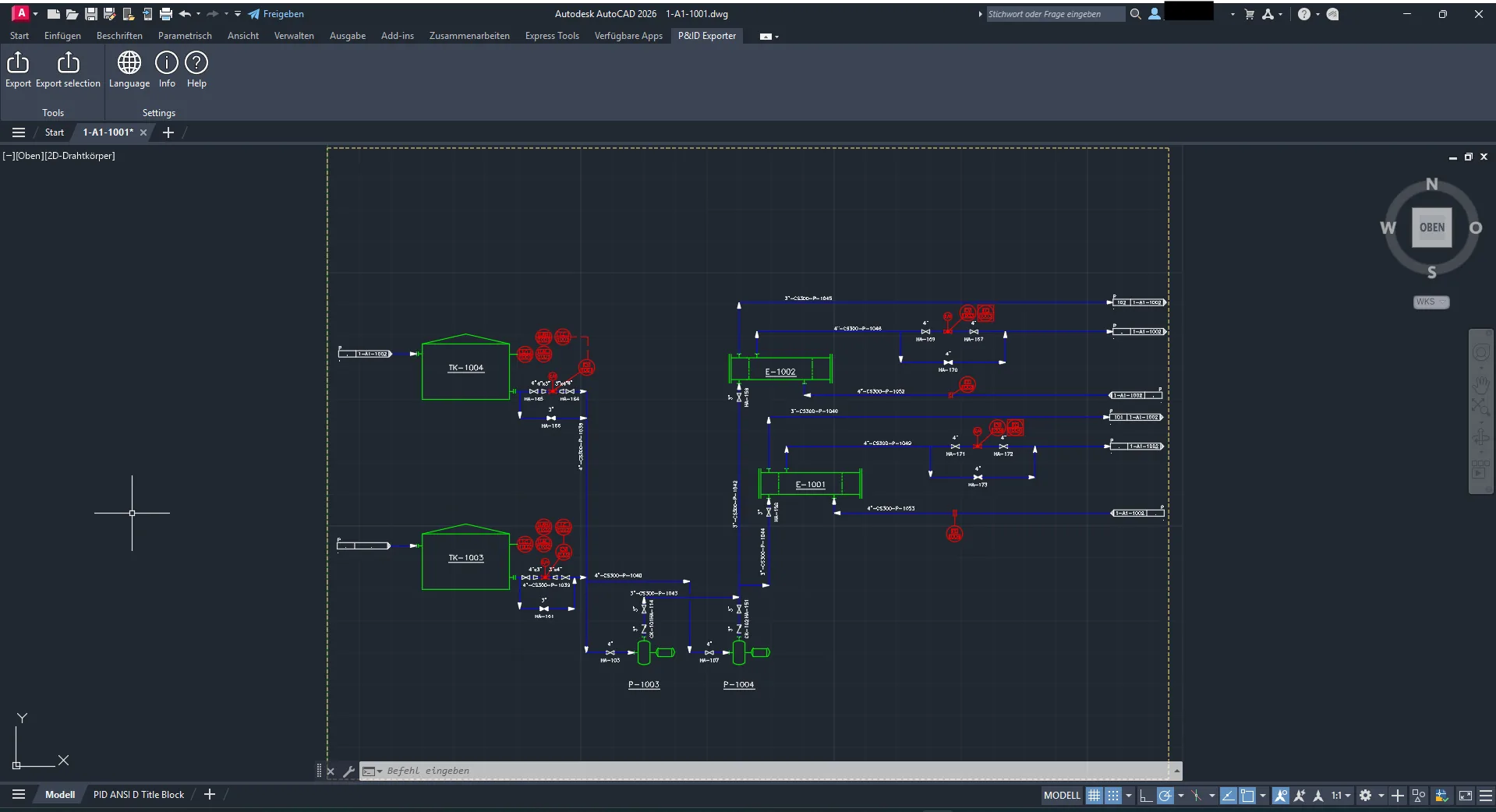

AutoCAD-exportknop
De AutoCAD-plug-in biedt twee exportknoppen:
1.) Volledige tekening exporteren → Deze optie exporteert de volledige tekening.
2.) Selectie exporteren → Hiermee exporteert u alleen een selectie.
Beide knoppen maken een JSON-bestand aan, dat u moet opslaan. In tegenstelling tot Plant3D exporteert AutoCAD alleen blokreferenties en hun attributen als eigenschappen.
Er worden geen P&ID-specifieke eigenschappen geëxporteerd, omdat deze in AutoCAD niet direct beschikbaar zijn. Na een succesvolle export krijgt elke tekening een unieke identificatieparameter. Daarmee kunt u de tekening wijzigen en de wijzigingen met een export overzetten naar de Revit-tekening.
